20 портов 2L4H+8T8R(2327) BF 2.0m Антенна

Диапазон частот (МГц)

 2 × 690 – 960 (R1, R2)

690-792

792-880

880-960

Поляризация

±45°

Электрический наклон вниз (°)

2-12, Независимая плавная регулировка

Усиление (дБи)

при среднем наклоне

15.4

15.9

16.4

общий наклон

15,3±0,9

15,8±0,9

16,3±0,9

Подавление боковых лепестков для первого бокового лепестка над основным лучом (дБ)

>15

>15

>16

Горизонтальная ширина луча 3 дБ (°)

65±5

62±4

63±6

Вертикальная ширина луча 3 дБ (°)

11,1±0,9

10±0,9

8,9±0,5

Коэффициент кросс-поляризации, 0° (дБ)

>20

>21

>21

Соотношение передней и задней осей, ±30° (дБ)

>21

>22

>24

Диапазон частот (МГц)

4 × (1710 – 2690) (Y1, Y2, Y3, Y4)

1710-1880

1920-2170

2200-2500

2500-2690

Поляризация

±45°

Электрический наклон вниз (°)

2-12, Независимая плавная регулировка

Усиление (дБи)

при среднем наклоне

17.1

17.5

17.9

18.4

общий наклон

16,9±0,5

17,4±0,5

17,7±0,5

18,3±0,5

Подавление боковых лепестков для первого бокового лепестка над основным лучом (дБ)

>17

>17

>17

>15

Горизонтальная ширина луча 3 дБ (°)

69±6

65±4

62±6

57±5

Вертикальная ширина луча 3 дБ (°)

7,3±0,5

6,5±0,5

5,5±0,5

5,1±0,3

Коэффициент кросс-поляризации, 0° (дБ)

>18

>21

>21

>21

Соотношение передней и задней осей, ±30° (дБ)

>22

>25

>24

>24

КСВР

≤ 1,5

Интермодуляция IM3 (дБн)

≤ -150 (2 x 43 дБм несущая)

Межполярная изоляция (дБ)

≥ 25 (R1, R2); ≥ 27 (Y1, Y2, Y3, Y4);

Межполосная изоляция (дБ)

≥ 25

Максимальная мощность на порт (Вт)

250 (Р1, Р2); 200 (Y1, Y2, Y3, Y4)

Импеданс (Ом)

50

Заземление

Заземление постоянного тока

Значения основаны на рекомендациях NGMN по стандартам антенн базовых станций версии 12.0 (BASTA V12.0).

Общие параметры

Диапазон частот (МГц)

2300-2690 (Y5)

Поляризация

±45°

Электрический наклон (°)

2-12, плавно регулируемый

Допуск на электрический наклон (°)

±1

Интермодуляция IM3 (дБн)

≤-140

Максимальная мощность на порт (Вт)

40 (в 50)℃температура окружающей среды)

Импеданс (Ом)

50

Заземление

Заземление постоянного тока

Калибровка и электрические параметры

Коэффициент связи между калибровочным портом и каждым антенным портом (дБ)

-26±2

Максимально допустимая амплитуда от калибровочного порта до входных портов (дБ)

0.9

Максимальная погрешность фазы от калибровочного порта до входных портов (°)

7

КСВР

≤ 1,5

Изоляция по сополяризации между портами (дБ)

≥ 20

Изоляция по перекрестной поляризации между портами (дБ)

≥ 23

Параметры излучения

Диапазон частот (МГц)

2300-2690 (Y5)

Балка с одной колонной

Усиление (дБи)

14,0±0,8

Горизонтальная ширина луча 3 дБ (°)

90

Соотношение передней и задней осей (дБ)

>23

Коэффициент кросс-поляризации, 0° (дБ)

>16

Вертикальная ширина луча 3 дБ (°)

8,8±1,1

Подавление бокового лепестка для первой стороны

лепесток луча выше основного луча (дБ)

>15

65° Луч вещания

Усиление (дБи)

14,7±1,0

Горизонтальная ширина луча 3 дБ (°)

65

Соотношение передней и задней осей (дБ)

шшшш23

Вертикальная ширина луча 3 дБ (°)

8,8±1,2

Подавление бокового лепестка для первой стороны

лепесток луча выше основного луча (дБ)

>15

Рабочий луч

Коэффициент усиления луча (дБи) в направлении 0°

19,1±0,8

Направление луча 0°, горизонтальный луч 3 дБ, ширина луча (°)

28

Направление луча 0° Соотношение передней и задней части луча (дБ)

шшшш28

Коэффициент кросс-поляризации луча (дБ) в направлении 0°

шшшш19

ПРАВИЛЬНЫЙ тип

ИнтегрированныйRET (AISG2.0/3GPP)

Разъемы AISG (2 входа, 2 выхода)

4x8 контактов (вход: штекер; выход: гнездо)

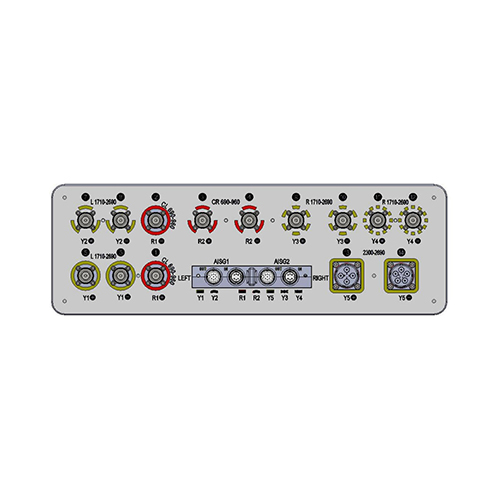

Разъем

12x 4.3-10 Женский, 1×MQ4 Мужской + 1×MQ5 Мужской нижний

Габариты антенны (В x Ш x Г) (мм)

2095 x 500 x 160

Габариты упаковки (В x Ш x Г) (мм)

2395 x 615 x 290

Вес антенны (кг)

39.2

Вес зажимов (кг)

6.8

Диаметр монтажной стойки (мм)

ф50 ~ф125

Мы нашли материал

Стекловолокно

Яркий цвет

Светло-серый

Рабочая температура (℃)

от -40 до +70

Ветровая нагрузка на42м/с (Н)

1636/ 392/ 1636 (Фронтальный/ Боковой/ Задний)

Максимальная рабочая скорость ветра (км/ч)

200
