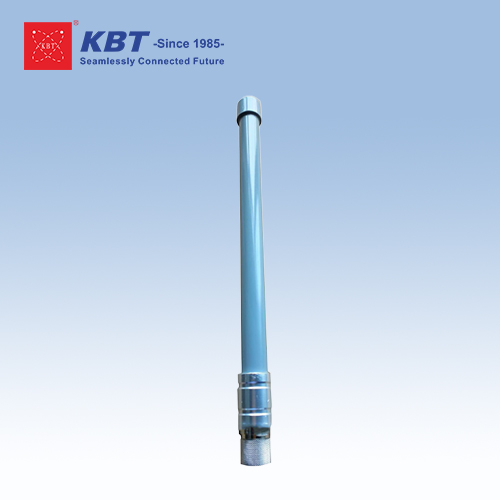

Приемная антенна для БПЛА, однопортовая, 3 дБи, всенаправленная, из стекловолокна.
- TQJ-031038G3F20
- Личная переписка
- Антенна из стекловолокна
- 310~380
- 3
- 360
- Вертикальный
● 310-380 МГц
● 3 дБи / 360°
● Максимальная мощность, низкое усиление
Технические характеристики электрооборудования | ||
ЧастотаРангел(МГц) | 310~380 | |
Пропускная способность(МГц) | 70 | |
Поляризация | Вертикальный | |
Прирост(дБи) | 3±1 | |
ГоризонтальныйБееВidth(°) | 360Онвсенаправленный | |
Вертикальный БееВidth(°) | 65±25 | |
Горизонтальная неровность (дБ) | ±1.5 | |
Импеданс(Ой) | 50 | |
КСВ | ≤2.0 | |
МаксимумПвласть(В) | 200 | |
МеханическийСспецификации | ||
Разъем Тип | N Мужской | |
РазъемПпозиция | Нижний | |
АнтеннаСесть(мм) | Φ24*(530±5） | |
Вес антенны(г) | 270±30 | |
Мы обнаружилиМматериал | Фибергласс | |
Мы обнаружилиСзапах | Серый или Черный@Стекловолокно(или изготовленный на заказ） | |
ОперационныйТтемпература(°С) | -40~+70 | |
Температура хранения (℃) | -45～+80 | |
ОперационныйЧАСвлажность(%) | 5~95 | |
Номинальная скорость ветра (м/с) | 55 | |
Устойчивость к солевому туману | 96-часовой нейтральный(GB/T 2423.17-2008） | |
гидроизоляционный класс | IP65 | |
Приложение | На открытом воздухе | |
Монтаж | Антенну можно напрямую подключить к устройству. | |
Типичный шаблон | ||
Типичная схема самолета E
| Типичная схема H-плоскости
| |
