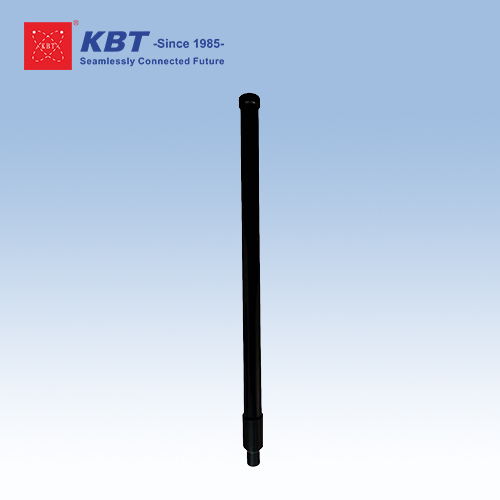

Приемная антенна для БПЛА, однопортовая, всенаправленная, 9 дБи, из стекловолокна.
- TQJ-24G8F35
- Личная переписка
- Антенна из стекловолокна
- 2400~2500
- 9
- 360
- Вертикальный
● 2400-2500 МГц
● 9 дБи / 360°
● Максимальная мощность, высокое усиление
Технические характеристики электрооборудования | ||
ЧастотаРангел(МГц) | 2400~2500 | |
Пропускная способность(МГц) | 100 | |
Поляризация | Вертикальный | |
Прирост(дБи) | 9 | |
ГоризонтальныйБееВidth(°) | 360Онвсенаправленный | |
Вертикальный БееВidth(°) | 13 | |
Горизонтальная неровность (дБ) | ±1.5 | |
Импеданс(Ой) | 50 | |
КСВ | ≤2.0 | |
МаксимумПвласть(В) | 200 | |
МеханическийСспецификации | ||
Разъем Тип | N Мужской | |
РазъемПпозиция | Нижний | |
АнтеннаСесть(мм) | Ф39*(660±5） | |
Вес антенны(Кг) | 0,25±0,05 | |
Мы обнаружилиМматериал | Фибергласс | |
Мы обнаружилиСзапах | Черный@Стекловолокно | |
ОперационныйТтемпература(°С) | -40~+70 | |
Температура хранения (℃) | -45～+80 | |
ОперационныйЧАСвлажность(%) | 5~95 | |
Номинальная скорость ветра (м/с) | 60 | |
Устойчивость к солевому туману | 96-часовой нейтральный(GB/T 2423.17-2008） | |
гидроизоляционный класс | IP66 | |
Приложение | На открытом воздухеили В помещении | |
Монтаж | Антенну можно напрямую подключить к устройству. | |
Типичный шаблон | ||
Типичная схема самолета E
| Типичная схема H-плоскости
| |
